格力空氣能熱泵機組線控器的安裝詳細說明

　　1、格力空氣能熱泵線控器安裝須知

　　1)在熱水機電控盒內指定位置裝入連接的5位端子排并根據標識正確連好線。

　　2)線控器是低壓回路，嚴禁與2 20V市電或380V以上高壓線直接接觸，也不得置于同一布線管內，兩管間要有300到500mm的間隔，線控器信號總線不要超過40m，如超過請與工廠聯系。

　　3)線控器連接屏蔽線一定要可靠接地。

　　4)線控器的連接線中間不得進行過渡連接或加長連接。

　　5)線控器連接好后，其信號線不得用兆歐表對其做絕緣檢查。

　　2、格力空氣能熱泵線控器接線方法及原理

　　在安裝連接該線控器時，注意AB端口為線控器電源輸入端，由于為交流電源，接入端子AB時無需考慮線序。但P、Q、E三個接口為通訊接口，必須對應連接。

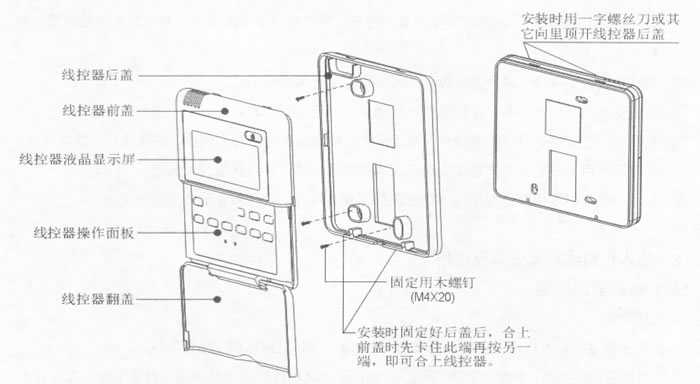

　　3、格力空氣能熱泵線控器安裝方法

　　注意：螺釘擰得過緊會導致后蓋變形以及液晶破裂。安裝時線控器得連接電纜需多留一定長度，以便維修時能取下線控器。
